Especificaciones técnicas
| Característica | Detalle |
|---|---|
| Tipo de instrumento | Manómetro de presión compacto (Modelo: 15CL8P, diseño miniaturizado para aplicaciones con espacio limitado) |
| Material de la carátula | Aluminio pintado (Acabado epóxico blanco, resistente a decoloración por exposición a luz UV) |
| Tamaño de la carátula | 1 ½” (38.1 mm, formato reducido ideal para equipos portátiles o paneles con alta densidad de instrumentos) |
| Material de la caja | Acero cromado (Recubrimiento de cromo duro 10µm, resistencia a corrosión y desgaste mecánico) |
| Contenido de la caja | Seco (Diseño sin líquido para aplicaciones donde la glicerina podría contaminar el proceso) |
| Material de la ventana | Vidrio sodocálcico (Claridad óptica del 90%, resistencia a impactos moderados) |
| Material del burdón | Bronce fosforado C51900 (Aleación con 5% de estaño, optimizada para mediciones precisas en rangos medios) |
| Tipo de conexión | Rosca NPT 1/8″ (Conexión cónica estándar para instrumentos de pequeño diámetro) |
| Material de la conexión | Latón CW614N (Aleación de plomo libre, buena resistencia a la corrosión y maquinabilidad) |
| Tamaño de la conexión | 1/8″ NPT (Tamaño compacto para sistemas con restricciones de espacio o flujo limitado) |
| Posición de la conexión | Posterior (Diseño para montaje empotrado en paneles o equipos, con conexión oculta) |
| Material del puntero | Aluminio lacado rojo (Alta visibilidad en condiciones de poca luz, tratamiento antideslumbrante) |
| Rangos de medición disponibles | 0-30, 0-60, 0-100, 0-160, 0-200 psi (Rangos optimizados para aplicaciones neumáticas e hidráulicas ligeras) |
| Unidades de medición disponibles | psi (primaria), kg/cm² (secundaria, escala interna) (Doble escala para facilidad de lectura) |
| Aplicaciones ideales | Compresores de aire portátiles, sistemas de riego, equipos de refrigeración, bombas de transferencia de aceite, instrumentos de laboratorio |
| Temperatura de operación | -5°C a 30°C (23°F a 86°F) (Rango adecuado para aplicaciones en interiores o climas templados) |
| Normas y certificaciones | ISO 9001:2015 (Control de calidad), RoHS (Libre de sustancias peligrosas) |
| Exactitud | ±2.5% de la escala completa (Clase 2.5 según ASME B40.100, adecuado para monitoreo general) |
| Resistencia a sobrepresión | 1.2x rango de escala (Protección básica contra picos de presión) |
| Protección ambiental | IP40 (Protegido contra objetos sólidos >1mm, no resistente a líquidos) |
| Vida útil estimada | 200,000 ciclos de presión (Diseñado para operaciones intermitentes o ciclos de trabajo medios) |
| Opciones de montaje | Panel trasero (2 agujeros de montaje M4), superficie (con adaptador opcional 15CB-ADP) |
| Peso aproximado | 120 g (Diseño ligero para aplicaciones móviles o equipos portátiles) |
Descripción general
El manómetro industrial Serie C utiliza el principio del tubo Bourdón para medir con exactitud la presión en sistemas de líquidos y gases. Este productos está fabricado con caja de acero cromado para mayor resistencia mecánica, bourdón y conexión inferior en bronce fosforado, además de ventana de vidrio que garantiza visibilidad y protección contra impactos.
Este diseño asegura confiabilidad en aplicaciones industriales comunes, ofreciendo un registro seco libre de interferencias externas. Frente a otros manómetros, destaca por su durabilidad, precisión y facilidad de lectura, lo que lo convierte en una solución eficiente y económica para la supervisión de presión en diferentes procesos. Su diseño integra:
Caja de lámina de acero cromado, que protege contra golpes y corrosión.
Elemento elástico tipo Bourdón y conexión inferior de 1/8 en bronce fosforado, que proporcionan alta resistencia y confiabilidad en la transmisión de presión.
Ventana de vidrio, que ofrece una visualización clara y resistente al desgaste.
Registro seco, lo que evita empañamientos y permite una lectura continua.
Este modelo destaca por su construcción compacta y versátil, ideal para aplicaciones que requieren un instrumento de alta precisión a un costo competitivo.
Beneficios que ofrece
Lecturas precisas y confiables: Garantiza control seguro de presión en sistemas críticos.
Durabilidad superior: Materiales resistentes a impactos y corrosión.
Diseño compacto: Fácil integración en tableros y equipos industriales.
Visualización clara: Ventana de vidrio para una lectura sin distorsiones.
Mantenimiento reducido: Registro seco que evita humedad interna.
Versatilidad: Compatible con diversas aplicaciones industriales y comerciales.
Aplicaciones y usos
Plantas químicas: Monitoreo de presión en líneas de procesos químicos.
Industria alimentaria: Control de presión en equipos de envasado y procesamiento.
Sistemas de aire comprimido: Medición en compresores y redes de distribución.
HVAC y refrigeración: Supervisión de presión en sistemas de climatización.
Industria metalúrgica: Medición en hornos y equipos de presión.
Laboratorios y equipos de prueba: Control preciso en bancos de ensayo y equipos de investigación.
Información adicional relevante

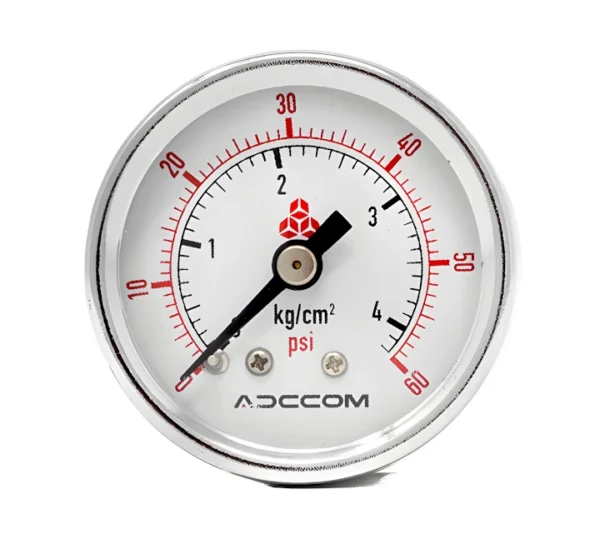

Adquirir el Manómetro 25CL8P Serie C no es solo obtener un instrumento de medición, es contar con una solución respaldada. Para su total tranquilidad, el producto incluye una garantía de 1 año contra defectos de fabricación, un testimonio de nuestro compromiso con la calidad y los materiales de primera línea.
Reconociendo que no existen dos aplicaciones industriales idénticas, ofrecemos servicios de personalización para adaptar el instrumento a sus necesidades específicas, ya sea en rangos de presión particulares o en el tamaño de carátula requerido para una visualización óptima.
Para maximizar el rendimiento y asegurar una larga vida operativa, es crucial seguir nuestras recomendaciones de instalación: realice el montaje en posición vertical y utilice amortiguadores de vibración si el equipo estará sujeto a pulsaciones o impactos mecánicos, protegiendo así la precisión de la medición y la integridad del mecanismo interno.
