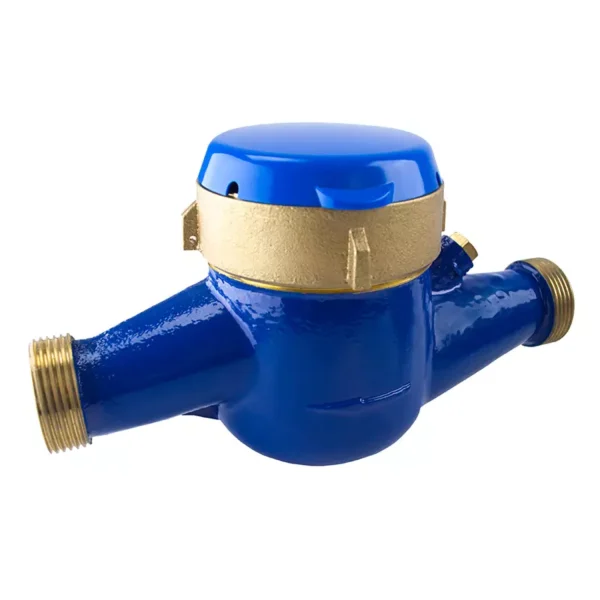

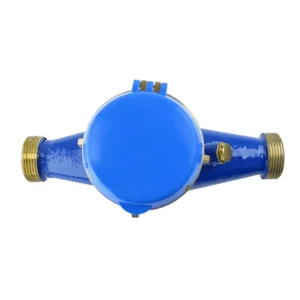

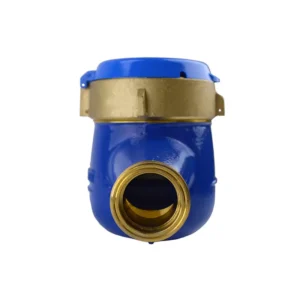

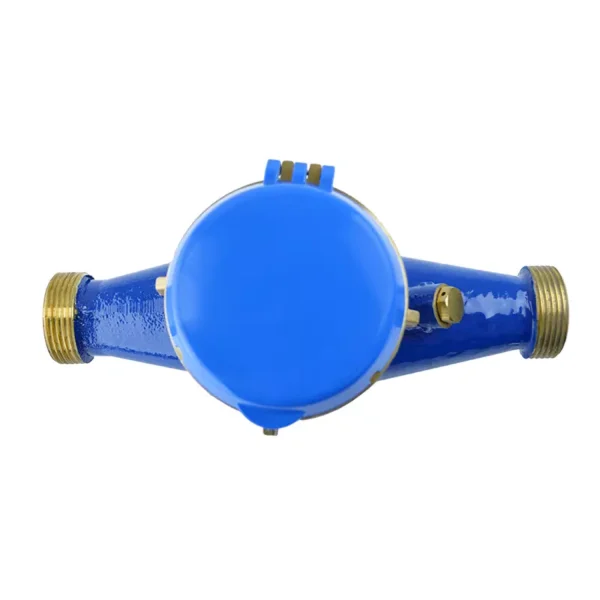

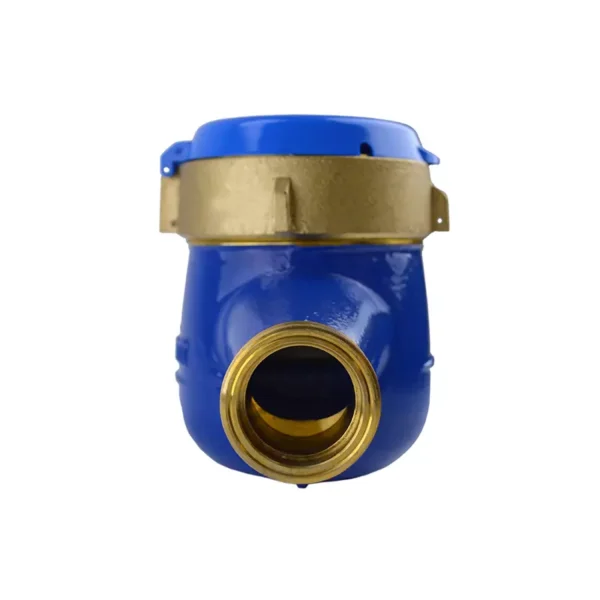

Medidor de chorro múltiple MB de Equysis
Un edificio rara vez usa el mismo diámetro en todas sus tomas, y comprar un medidor distinto para cada una complica el pedido. El medidor MB de Equysis cubre seis diámetros en una sola serie, de 1/2 a 2 pulgadas. Todos tienen cuerpo de bronce y clase metrológica B.
El MB es un medidor de agua chorro múltiple con carátula de policarbonato, que mide agua potable fría hasta 40 grados centígrados. El MB cumple la NOM-012-SCFI-1994. Su cuerpo y sus conexiones roscadas son de bronce.

Dimensiones, pesos, flujos y curvas de cada diámetro. Te sirve para tu organismo operador o para tu proyecto.
Descargar ficha técnicaPDF · 4 páginas · ElecprofluEspecificaciones técnicas del medidor MB
- Tipo de medidor
- Chorro múltiple, tipo velocidad
- Conexión
- Rosca NPT
- Cuerpo
- Bronce
- Carátula
- Policarbonato (opcional vidrio)
- Tapa superior
- ABS
- Engranajes
- Plástico ABS
- Cámara de medición
- Poliestireno de alto impacto
- Protección magnética
- Hierro
- Conexiones
- Bronce
- Registro
- Encapsulado, con indicador central para flujos bajos y transmisión magnética
- Clase metrológica
- B
- Exactitud
- ±2%
- Unidad de medición
- Metros cúbicos
- Fluido
- Agua potable fría
- Temperatura máxima
- 40 °C
- Presión máxima de operación
- 16 bar (1.6 MPa)
- Pérdida de presión a flujo máximo
- 1 bar
- Posición de instalación
- Horizontal
- Marca
- Equysis
- Modelos
- MB-15, MB-20, MB-25, MB-32, MB-40, MB-50
- Normatividad
- NOM-012-SCFI-1994
- Salida remota
- Pulsos para lectura remota



¿Qué flujo, medidas y peso tiene cada modelo MB?

- LLongitud
- BAncho
- HAltura
- DRosca (Ø)
| Modelo | MB-15 | MB-20 | MB-25 | MB-32 | MB-40 | MB-50 |
|---|---|---|---|---|---|---|
| Diámetro | ½" (DN 15) | ¾" (DN 20) | 1" (DN 25) | 1¼" (DN 32) | 1½" (DN 40) | 2" (DN 50) |
| Longitud (mm) | 165 | 190 | 220 | 230 | 245 | 280 |
| Ancho (mm) | 90 | 90 | 99 | 99 | 120 | 122 |
| Alto (mm) | 115 | 118 | 125 | 125 | 158 | 158 |
| Rosca (D) | G ¾ B | G 1 B | G 1¼ B | G 1½ B | G 2 B | G 2½ B |
| Peso (kg) | 1.4 | 1.7 | 2.4 | 2.7 | 4.5 | 5 |
| Flujo máximo (Qs) (m³/h) | 3 | 5 | 7 | 12 | 20 | 30 |
| Flujo nominal (Qn) (m³/h) | 1.5 | 2.5 | 3.5 | 6 | 10 | 15 |
| Flujo de transición (Qt) (l/h) | 120 | 200 | 280 | 480 | 800 | 1200 |
| Flujo mínimo (Qmin) (l/h) | 30 | 50 | 70 | 120 | 200 | 300 |
Curvas de operación del MB


¿Qué ventajas tiene el medidor MB de bronce?
Seis diámetros: la serie cubre de 1/2 a 2 pulgadas, así que una instalación completa se pide con un solo modelo.

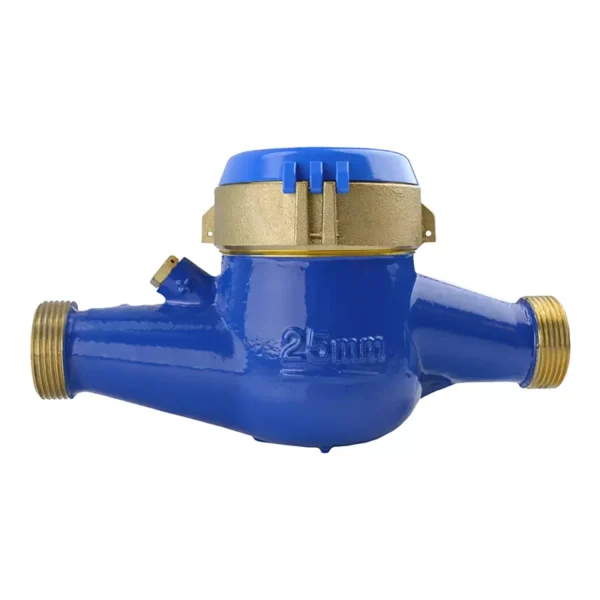

Cuerpo y conexiones de bronce: el medidor se une a la tubería con conexiones roscadas de bronce.

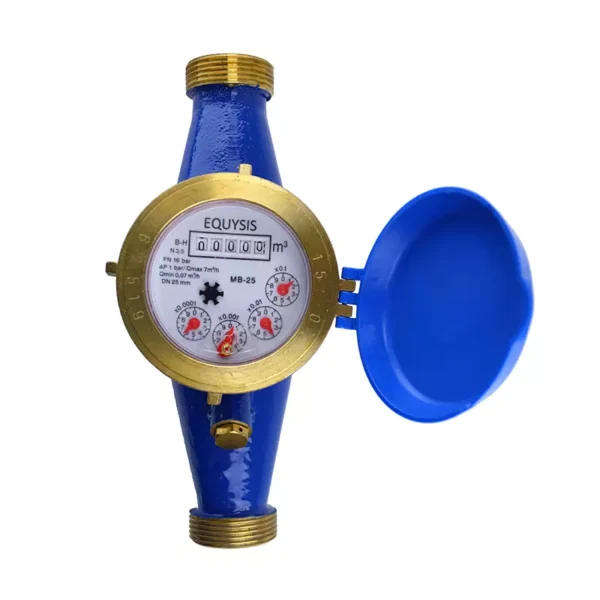

Registro sellado: la carátula de policarbonato sella el registro de forma hermética, así que el agua no toca el engranaje.
Protección antifraude: el medidor incorpora protección antifraude y un blindaje magnético de hierro.
Lectura remota: el medidor sale preparado para pulsos. El sensor se agrega como accesorio.
¿Dónde se usa un medidor de bronce de chorro múltiple?
Edificios y viviendas: el medidor registra el agua potable fría de la toma general y de cada ramal.
Proyectos municipales: el medidor mide agua en conductos cerrados de sistemas hidráulicos que piden la NOM-012.
Industria con agua limpia: el medidor controla el agua de líneas de proceso que no pasan de 40 grados centígrados.
Preguntas frecuentes sobre el medidor MB
¿Qué diámetros necesita tu instalación?
Elecproflu es distribuidor autorizado de Equysis en México. Cuéntanos tus tomas y recibe tu cotización del medidor MB en menos de 24 horas.
- Cotización con respuesta en menos de 24 horas
- Ayuda para elegir el modelo y el diámetro
