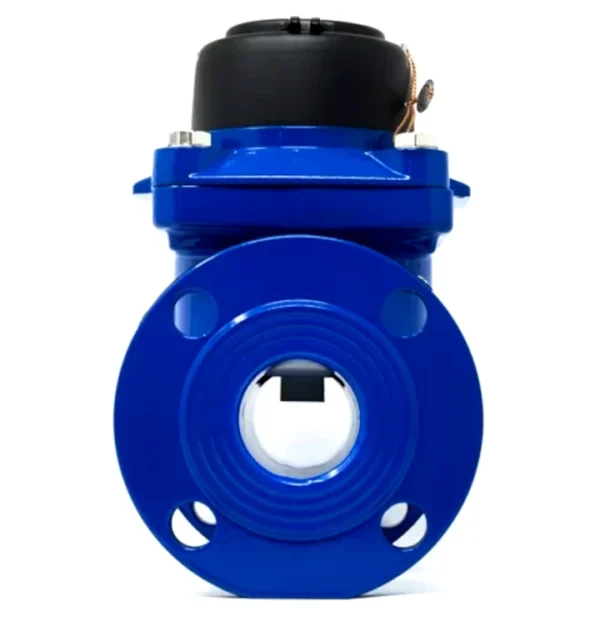

¿Cómo funciona el medidor WI?
El medidor WI funciona con una turbina tangencial elevada. Es uno de los medidores tipo turbina que vendemos en Elecproflu. Esa turbina deja la sección del tubo completamente libre, así que el lodo, las pequeñas piedras o los restos orgánicos pasan sin frenar la medición. Su clase metrológica es A, con una exactitud de ±5%.
Dimensiones, pesos, flujos y curvas de cada diámetro. Te sirve para tu organismo operador o para tu proyecto.
Descargar ficha técnicaPDF · 4 páginas · ElecprofluEspecificaciones técnicas
- Material del cuerpo
- Hierro fundido
- Recubrimiento del cuerpo
- Resina epóxica
- Tipo de medidor
- Turbina tangencial tipo paleta
- Conexión a proceso
- Bridas ANSI
- Registro (carátula)
- Seco y sellado, con adaptación de fábrica para sensor de pulsos
- Clase metrológica
- A
- Exactitud
- ±5%
- Unidad de medida
- Metros cúbicos (m³)
- Uso común
- Agua de riego y agua cruda, con hasta 30% de sólidos suspendidos
- Posición de instalación
- Horizontal
- Temperatura de operación
- 0 °C a 30 °C
- Presión nominal
- 10 bar
- Diámetros disponibles
- De 2" a 8"; 12", 14", 16", 18" y 20" bajo pedido
- Certificación
- ISO 4064
- Emisor de pulsos
- Magnético, preequipado (el sensor no está incluido)
- Señal de salida
- Pulsos: de 2" a 4", 1 pulso = 100 litros; de 6" a 8", 1 pulso = 1000 litros
Dimensiones y flujos por diámetro
- DnDiámetro nominal
- LLongitud entre bridas
- HAlto del medidor
| Diámetro nominal (Dn) | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 |
|---|---|---|---|---|---|---|
| Medida comercial | 2" | 2½" | 3" | 4" | 6" | 8" |
| Largo (L) (mm) | 200 | 200 | 225 | 250 | 300 | 350 |
| Alto (H) (mm) | 305 | 325 | 360 | 400 | 525 | 635 |
| Peso (kg) | 11.6 | 13.5 | 15.6 | 18.7 | 28.7 | 43.5 |
| Diámetro de brida (mm) | 165 | 185 | 200 | 220 | 285 | 295 |
| Flujo nominal (Qn) (m³/h) | 30 | 50 | 90 | 125 | 250 | 450 |
| Flujo máximo (Qmax), larga duración (m³/h) | 70 | 120 | 120 | 300 | 500 | 800 |
Curva de exactitud del WI
Ventajas del medidor de irrigación WI
Principales aplicaciones del medidor WI
El medidor de irrigación WI se usa donde el agua llega sin tratar y con sólidos. Estas son sus aplicaciones principales:
Riego agrícola
Sistemas de irrigación
Conducción de agua cruda
Agua con hasta 30% de sólidos suspendidos
