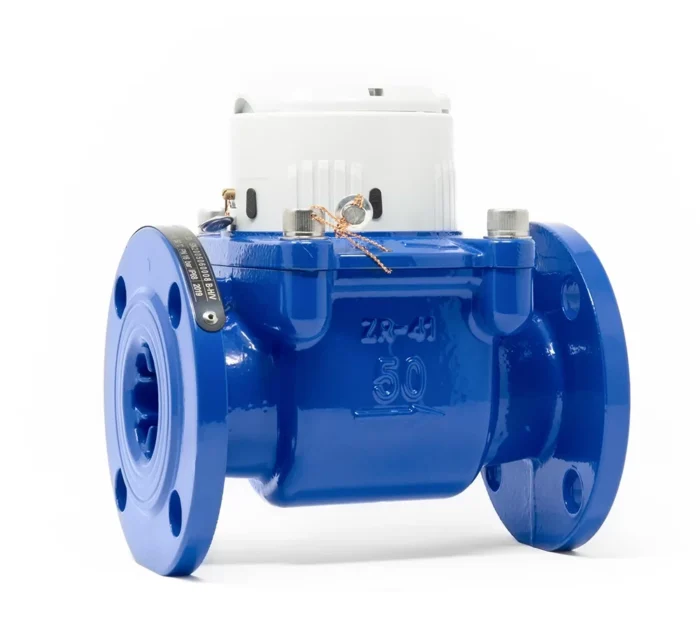

¿Cómo funciona el medidor DXMAX?

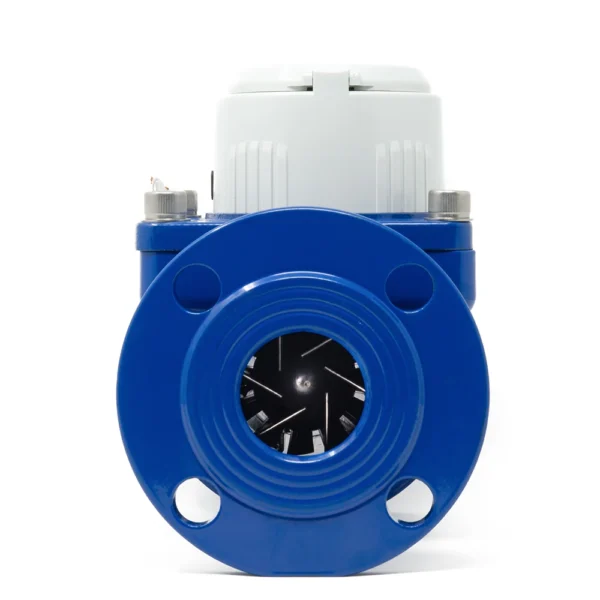

El medidor DXMAX funciona con una hélice tipo Woltman. Es uno de los medidores tipo turbina que vendemos en Elecproflu. El flujo de agua mueve la hélice dentro de la tubería y ese movimiento se transmite al totalizador por magnetismo. Su exactitud es de ±2% en flujo nominal y de ±5% en flujo mínimo, con clase metrológica B.

Dimensiones, pesos, flujos y curvas de cada diámetro. Te sirve para tu organismo operador o para tu proyecto.
Descargar ficha técnicaPDF · 4 páginas · ElecprofluEspecificaciones técnicas
- Material del cuerpo
- Hierro dúctil
- Recubrimiento del cuerpo
- Resina epóxica
- Tipo de medidor
- Hélice Woltman (turbina axial)
- Conexión a proceso
- Bridas ANSI
- Registro (carátula)
- Giratoria 360°, con grado de protección IP68
- Clase metrológica
- B
- Exactitud
- ±2% en flujo nominal y ±5% en flujo mínimo
- Unidad de medida
- Metros cúbicos (m³)
- Uso común
- Pozos profundos y líneas de conducción municipales, comerciales o industriales
- Posición de instalación
- Horizontal, con carátula giratoria 360°
- Temperatura de operación
- 50 °C
- Presión nominal
- 16 bar
- Diámetros disponibles
- De 2" a 8"; 10" y 12" bajo pedido
- Certificación
- ISO 4064
- Emisor de pulsos
- Magnético, preequipado (el sensor no está incluido)
- Señal de salida
- Pulsos: 1 pulso = 10 litros
Dimensiones y flujos por diámetro

- DnDiámetro nominal
- LLongitud entre bridas
- HAlto del medidor
| Diámetro nominal (Dn) | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 |
|---|---|---|---|---|---|---|
| Medida comercial | 2" | 2½" | 3" | 4" | 6" | 8" |
| Largo (L) (mm) | 200 | 200 | 225 | 250 | 300 | 350 |
| Alto (H) (mm) | 210 | 220 | 238 | 257 | 318 | 375 |
| Peso (kg) | 10.5 | 11.8 | 13.4 | 16.9 | 31.5 | 49 |
| Diámetro de brida (mm) | 165 | 185 | 200 | 220 | 285 | 340 |
| Flujo nominal (Qn) (m³/h) | 25 | 40 | 63 | 100 | 250 | 400 |
| Flujo máximo (Qmax), corta duración (m³/h) | 31.25 | 50 | 78.75 | 125 | 312.5 | 500 |
| Pérdida de presión (bar) | 0.01 | 0.012 | 0.01 | 0.011 | 0.026 | 0.09 |
Curvas de operación del DXMAX


Beneficios del medidor tipo turbina DXMAX
Principales aplicaciones del medidor DXMAX
El medidor tipo turbina DXMAX se usa donde el agua fría se mide en grandes volúmenes y el registro necesita protección. Estas son sus aplicaciones principales:

Pozos profundos
Líneas de conducción municipales
Líneas de conducción comerciales
Líneas de conducción industriales
Preguntas frecuentes
Solicita tu cotización del medidor DXMAX
Solicita cotización, respuesta en menos de 24 horas. Cuéntanos el diámetro de tu tubería y el caudal que esperas, y un ingeniero te ayuda a confirmar el modelo antes de que compres.
- Cotización con respuesta en menos de 24 horas
- Confirmación del diámetro antes de comprar
