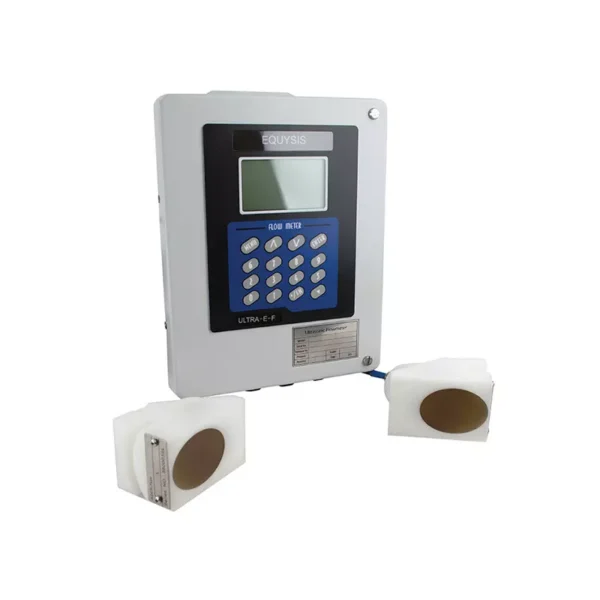

Cortar una línea en operación para instalar un medidor significa parar el bombeo y drenar la tubería. El Ultra-E-F de Equysis evita ese paro. Sus sensores se montan por fuera del tubo, sin cortarlo y sin interrumpir el flujo.
Este modelo es un medidor ultrasónico fijo de tiempo en tránsito. Funciona conectado a la corriente, guarda los datos en su registrador interno y sale preparado para lectura remota.
Especificaciones técnicas del medidor Ultra-E-F
Ficha técnica Ultra-E-F
Marca
Equysis
Modelo
Ultra-E-F
Tipo de medidor
Ultrasónico de tiempo en tránsito, instalación clamp-on (no intrusiva)
Versión
Fija
Exactitud
±1.0% en velocidades mayores a 0.5 m/s
Repetitividad
0.2% de la lectura
Rango de velocidad
0.003 a 12 m/s
Tubería por modelo de sensor
S y K: DN20 a DN50. M: DN40 a DN1000. L: DN1000 a DN4500
Material de la tubería
Acero al carbón, acero inoxidable, PVC y otros

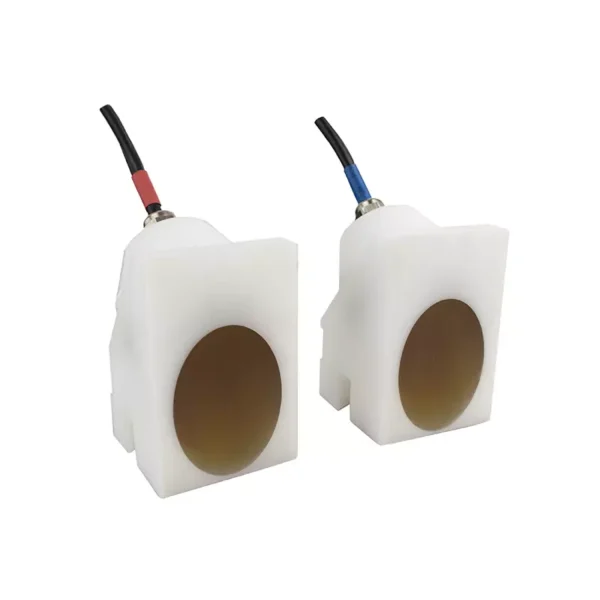

Montaje de sensores
Magnético en los sensores M y L
Temperatura del transductor
De -40 °C a 121 °C (opcional hasta 250 °C)
Cable
6 metros (opcional hasta 300 metros)
Alimentación
110 a 220 VAC a 60 Hz, o 12 a 36 VDC
Salidas
Pulsos y 4-20 mA. Bajo pedido: RS485 Modbus y GPRS
Relevadores
Para totalizador y para alarma
Registro de datos
Interno

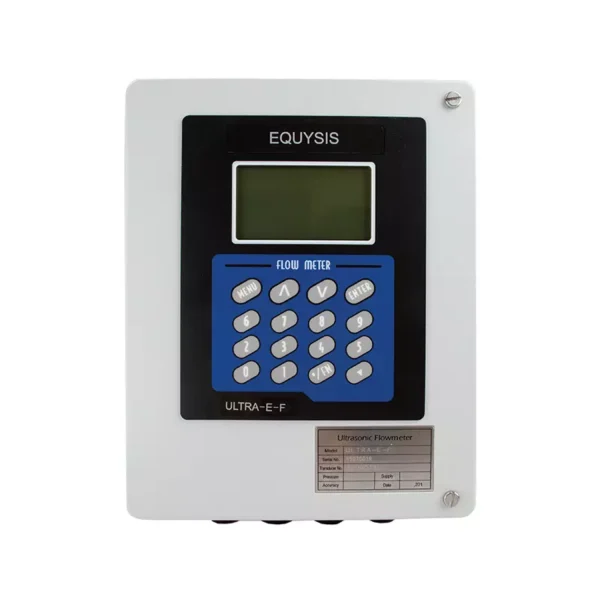

Pantalla
LCD de 4 líneas por 16 caracteres
Unidades
Sistema métrico o inglés, configurable
Dirección de flujo
Bidireccional
Temperatura ambiente
De -40 °C a 55 °C
Carcasa
Aleación de aluminio
Protección
IP65
Dimensiones del transmisor
261 x 193 x 80 mm
Peso del transmisor
2.5 kg
¿Qué ventajas tiene un medidor clamp-on fijo como el Ultra-E-F?
Sin cortar la tubería: los sensores van por fuera del tubo, así que la línea sigue operando durante la instalación.
Sin piezas dentro del tubo: nada se interpone en el paso del fluido, así que el medidor no le resta presión a la línea.
Un transmisor para muchos diámetros: el mismo equipo trabaja con distintos sensores, desde tuberías de 20 milímetros hasta de 4.5 metros.
Datos y alarmas: el registrador interno guarda las lecturas, y sus relevadores sirven para totalizar o activar una alarma.
Fluidos distintos al agua: el medidor también mide químicos, aceites y derivados del petróleo en líneas industriales.
¿Dónde se usa el medidor Ultra-E-F?
Pozos profundos: el medidor registra el agua cruda que sale del pozo.
Redes municipales: el equipo ayuda a monitorear y sectorizar la red de agua potable.
Procesos industriales: el medidor mide químicos, aceites y derivados del petróleo.
Sistemas HVAC: el medidor mide agua fría y agua caliente en sistemas de climatización.
Estaciones de bombeo: el equipo controla el flujo en estaciones de bombeo y rebombeo.
¿Qué es un medidor ultrasónico clamp-on? Un medidor clamp-on se sujeta por fuera de la tubería y mide el flujo con ultrasonido, sin cortar el tubo ni tocar el fluido. El Ultra-E-F de Equysis es la versión fija: va conectado a la corriente y mide con exactitud de ±1.0% en velocidades mayores a 0.5 m/s. Trabaja con tuberías de acero al carbón, acero inoxidable o PVC.
Preguntas frecuentes sobre el medidor Ultra-E-F
¿Puedo instalar el Ultra-E-F sin parar la línea?
Sí. Los sensores se colocan por fuera del tubo, así que no hace falta cortar la tubería ni detener el flujo para instalar el medidor.
¿Qué sensor del Ultra-E-F necesito para mi tubería?
Depende del diámetro. Los sensores S y K cubren de DN20 a DN50, el M de DN40 a DN1000 y el L de DN1000 a DN4500. Dinos el diámetro y el material de tu tubería en la cotización y te confirmamos el sensor correcto.
¿El Ultra-E-F funciona con tubería de PVC?
Sí. La ficha de Equysis indica que trabaja con tuberías de acero al carbón, acero inoxidable y PVC, entre otros materiales.
¿El Ultra-E-F sirve para agua caliente?
Sí. Equysis lo indica para sistemas HVAC con agua fría y caliente. Sus transductores trabajan de -40 °C a 121 °C, y bajo pedido hasta 250 °C.
¿Qué diferencia hay entre el Ultra-E-F y el Ultra-EP portátil?
El Ultra-E-F se queda fijo en un punto y funciona con corriente, para medir de forma continua. El medidor portátil Ultra-EP usa batería recargable y viene en maleta. Lo puedes llevar a varios puntos para hacer mediciones temporales o verificar otros medidores.
¿Quieres confirmar el sensor del Ultra-E-F para tu tubería?
Elecproflu es distribuidor autorizado de Equysis en México. Solicita tu cotización y recibe respuesta en menos de 24 horas, con asesoría para elegir el sensor según el diámetro y el material de tu tubería.
