Cuando un medidor de la red marca de más o de menos, necesitas otra lectura confiable para compararla sin desmontar nada. El Ultra-EP V.2 de Equysis es un medidor portátil que se sujeta por fuera del tubo y mide el flujo en ese mismo punto. Así verificas el medidor instalado sin cortar la línea.

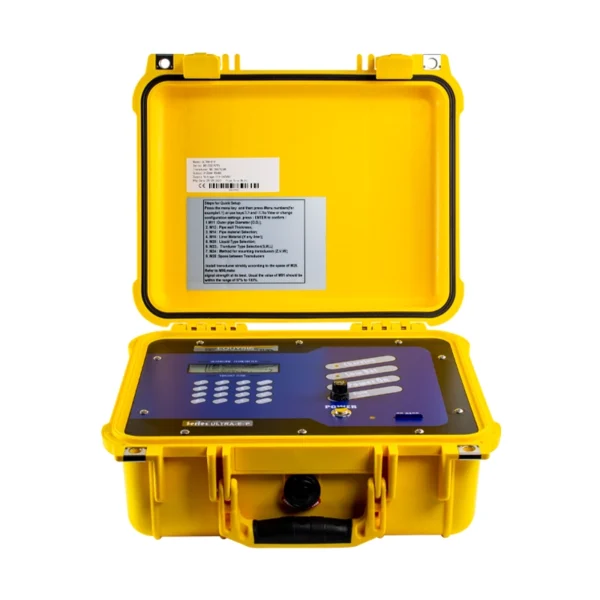

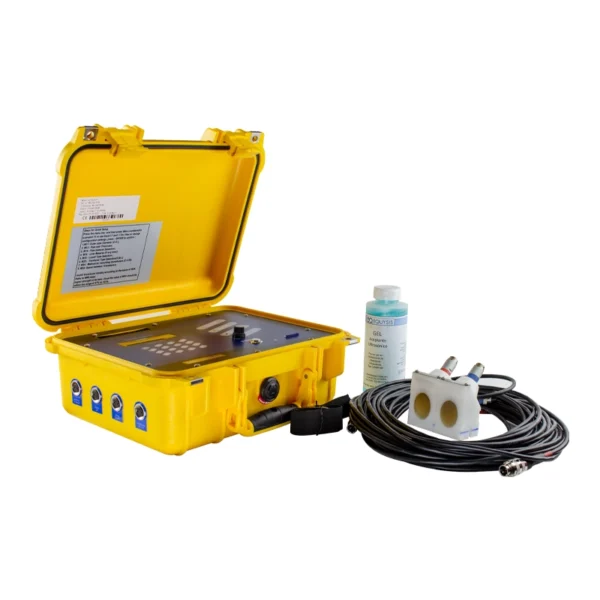

Este modelo es un medidor ultrasónico de tiempo en tránsito con batería recargable. Viene en una maleta de uso rudo con sus sensores. Además, guarda las lecturas en su registrador y las puedes descargar por USB.
Especificaciones técnicas del medidor Ultra-EP V.2
Ficha técnica Ultra-EP V.2
Marca
Equysis
Modelo
Ultra-EP V.2
Tipo de medidor
Ultrasónico portátil de tiempo en tránsito, sensores clamp-on
Exactitud
±1.0% en velocidades mayores a 0.5 m/s
Repetitividad
0.2% de la lectura
Sensibilidad
0.0003 m/s
Rango de velocidad
0.003 a 12 m/s
Tipo de líquido
Con menos de 5% de sólidos suspendidos o aire

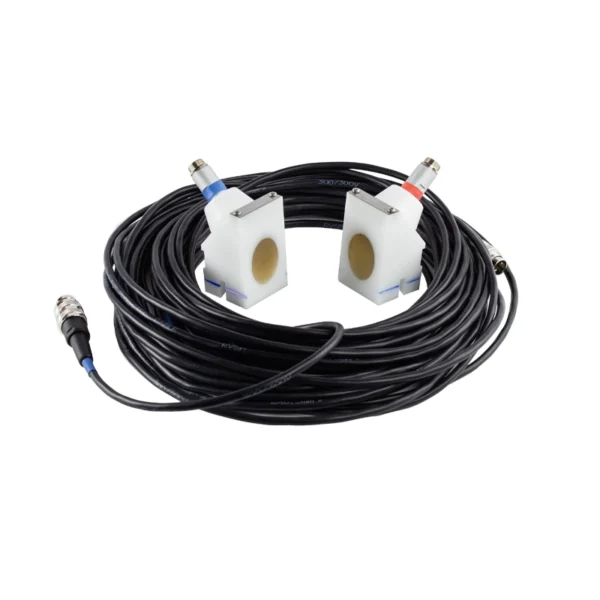

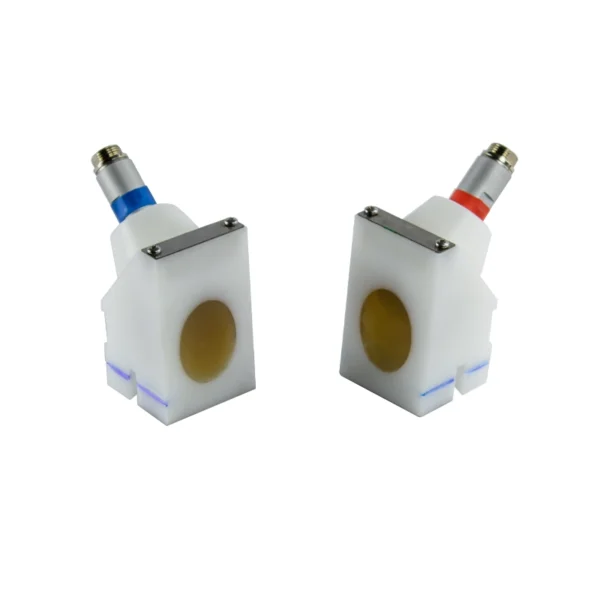

Tubería por modelo de sensor
SS: DN20 a DN50. MM: DN40 a DN1000. LL: DN1000 a DN4500
Peso de los sensores
SS: menos de 0.2 kg. MM: menos de 0.5 kg. LL: menos de 1.0 kg
Material de la tubería
Acero al carbón, acero inoxidable, PVC y otros
Temperatura del transductor
De -40 °C a 121 °C (opcional hasta 250 °C)
Cable
6 metros (opcional hasta 300 metros)
Alimentación
Batería interna recargable
Registro de datos
Incluido, con descarga por USB
Salidas
Pulsos y 4-20 mA. Bajo pedido: RS485 Modbus y GPRS
Pantalla
LCD de 4 líneas por 16 caracteres
Unidades
Sistema métrico o inglés, configurable
Seguridad
Acceso con código
Dirección de flujo
Bidireccional
Protección
IP65
Incluye
Maleta de uso rudo
¿Qué ventajas tiene el medidor portátil Ultra-EP V.2?
Verificación en sitio: el Ultra-EP compara la lectura de un medidor instalado sin desmontarlo ni cortar la tubería.
Un equipo para varios puntos: lo llevas de una línea a otra en su maleta y mides donde lo necesites.
Batería recargable: el medidor trabaja en campo sin depender de una toma de corriente.
Datos descargables: el registrador guarda las lecturas y las pasas a tu computadora por USB.
Acceso con código: la configuración queda protegida para que nadie la cambie por error.
¿Para qué se usa el medidor Ultra-EP V.2?
Verificación de medidores: el equipo revisa en sitio si un medidor fijo está midiendo bien.
Aforos puntuales: el medidor mide el caudal de una tubería durante el tiempo que dure la prueba.
Redes municipales: el equipo ayuda a sectorizar la red y a buscar fugas.
Pozos profundos: el medidor mide el agua cruda que sale del pozo.
Industria y HVAC: el equipo mide químicos, derivados del petróleo y agua en pruebas de equipos de climatización.
¿Para qué sirve un medidor ultrasónico portátil? Un medidor ultrasónico portátil mide el flujo de una tubería desde fuera, sin cortarla, y se lleva de un punto a otro. El Ultra-EP V.2 de Equysis se usa sobre todo para verificar medidores fijos y hacer aforos puntuales. Mide con exactitud de ±1.0% en velocidades mayores a 0.5 m/s y guarda las lecturas en su registrador.
Preguntas frecuentes sobre el medidor Ultra-EP V.2
¿Puedo usar el Ultra-EP para verificar un medidor instalado?
Sí. Es uno de sus usos principales. Colocas los sensores en la misma línea, comparas su lectura con la del medidor fijo y revisas la diferencia sin desmontar nada.
¿Qué sensor del Ultra-EP necesito para mis tuberías?
Depende de los diámetros que vas a medir. El sensor SS cubre de DN20 a DN50, el MM de DN40 a DN1000 y el LL de DN1000 a DN4500. Dinos qué diámetros revisas con más frecuencia y te recomendamos los sensores.
¿El Ultra-EP mide agua con sólidos o con aire?
Solo en poca cantidad. La ficha indica líquidos con menos de 5% de sólidos suspendidos o aire. Para aguas residuales con más sólidos, el medidor de canal abierto Ultra-AV usa efecto Doppler, que funciona con esas partículas.
¿Cómo descargo las lecturas del Ultra-EP?
El registrador de datos viene incluido en el equipo. Las lecturas se pasan a tu computadora por USB.
¿En qué se diferencia el Ultra-EP del Ultra-E-F?
El Ultra-EP es portátil, funciona con batería y sirve para mediciones temporales. El medidor clamp-on fijo Ultra-E-F se queda en un punto y funciona con corriente, para medir de forma continua.
¿Quieres confirmar los sensores del Ultra-EP para tus mediciones?
Elecproflu es distribuidor autorizado de Equysis en México. Solicita tu cotización y recibe respuesta en menos de 24 horas, con asesoría para elegir los sensores según los diámetros que vas a medir.
