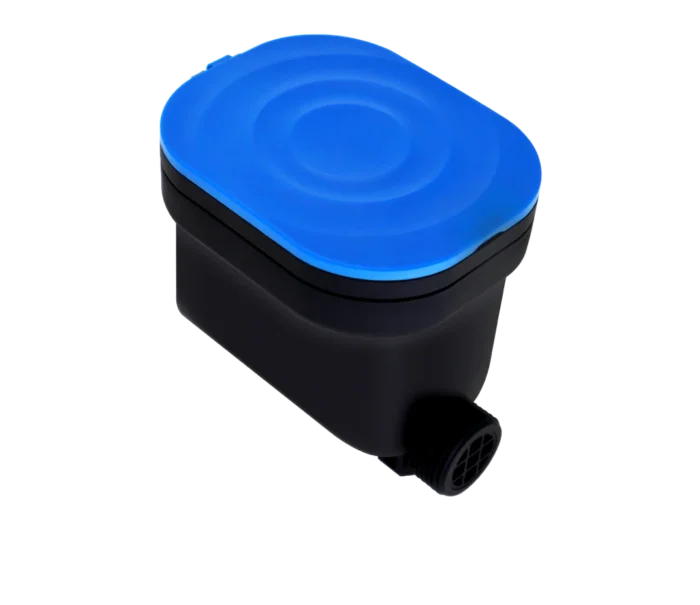

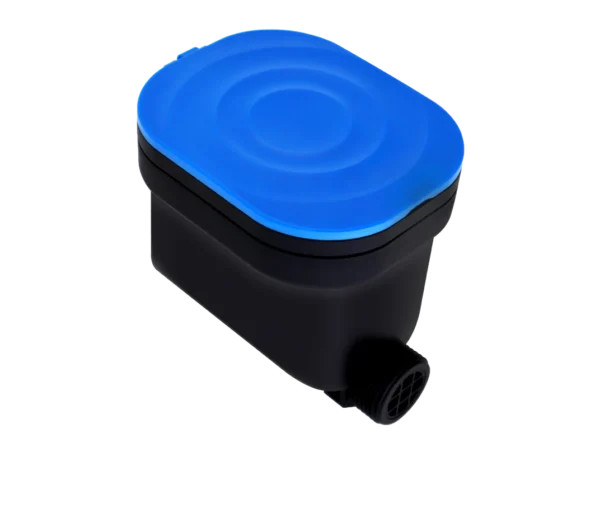

Medidor ultrasónico UXC
El Medidor ultrasónico UXC es la solución ideal para la medición precisa de agua. El diseño robusto, duradero y compacto, de estos medidores de agua, junto con su funcionamiento ultrasónico avanzado, lo convierten en una elección confiable para una variedad de aplicaciones.
Especicificaciones técnicas
Característica | Descripción |
➣ Material del Cuerpo | Compuesto de polímeros reforzados de última generación (UXC) y polifenil alifático con fibra de vidrio (PPA+GF) |
➣ Material de las Conexiones | Plástico de ingeniería de alto desempeño |
➣ Tipo de Conexión | Roscada para facilitar la instalación |
➣ Clase Metrológica | Precisión Clase 2 según normativas vigentes |
➣ Rango Dinámico | Múltiples opciones: R250, R400, R500, R800 para adaptarse a distintos caudales |
➣ Principio de Funcionamiento | Medición ultrasónica de caudal |
➣ Transmisión de Datos | Completamente electrónica |
➣ Aplicación | Medición de consumo de agua potable |
➣ Grado de Protección | IP68, apto para instalación sumergida |
➣ Temperatura Máxima de Operación | 70°C |
➣ Presión Máxima de Operación | 1,6 MPa |
➣ Pérdida de Presión | Baja, menor a 63 kPa |
➣ Normas y Homologaciones | Cumple ISO 4064, OIML R49, EN 14154 |
➣ Diámetros Disponibles | 1/2" y 3/4" (pulgadas) |
➣ Lectura Remota | Predispuesto para lectura remota de consumos |
➣ Tipo de Batería | Batería de litio de 3,6V DC |
➣ Duración de la Batería | 10 años de vida útil |
➣ Posición de Instalación | Apto para instalación horizontal y vertical |
Principales aplicaciones
➣ Agua Fría (0° – 70°C)
➣ Agua Caliente (0° – 70°C)
Principio de funcionamiento del medidor ultrasónico UXC
Los medidores ultrasónicos de caudal utilizan el efecto Doppler para medir la velocidad del fluido que atraviesa la tubería. El funcionamiento se basa en los siguientes pasos:
1- Emisión de ondas ultrasónicas: El medidor cuenta con uno o más transductores piezoeléctricos que emiten pulsos de ondas ultrasónicas a través del fluido.
2- Reflexión de las ondas: Las ondas ultrasónicas reflejan en las partículas o burbujas de aire presentes en el fluido en movimiento.
3- Recepción de las ondas reflejadas: Otro transductor piezoeléctrico recibe las ondas reflejadas.
4- Efecto Doppler: Debido al movimiento del fluido, la frecuencia de las ondas reflejadas experimenta un cambio de frecuencia (efecto Doppler) en relación con las ondas emitidas.
5- Medición del cambio de frecuencia: El medidor mide con precisión este cambio de frecuencia entre las ondas emitidas y recibidas.
6- Cálculo de la velocidad: Utilizando el efecto Doppler, el cambio de frecuencia se correlaciona con la velocidad del fluido a través de ecuaciones específicas.
7- Determinación del caudal: Conociendo la velocidad del fluido y el área de la sección transversal de la tubería, se calcula el caudal volumétrico aplicando relaciones hidráulicas.
Así, sin partes móviles, el medidor ultrasónico UXC puede medir de forma precisa el flujo de agua utilizando este principio de propagación y reflexión de ondas ultrasónicas en el seno del fluido.
